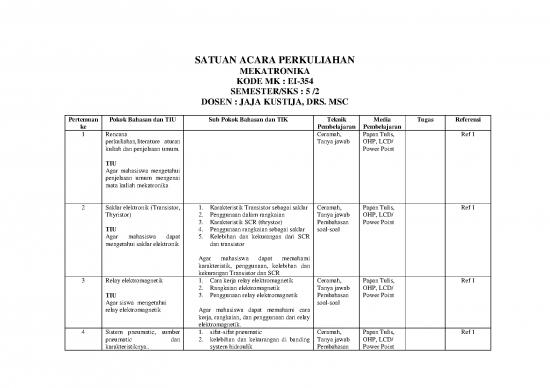

SATUAN ACARA PERKULIAHAN
MEKATRONIKA
KODE MK : EI-354
SEMESTER/SKS : 5 /2
DOSEN : JAJA KUSTIJA, DRS. MSC
Pertemuan Pokok Bahasan dan TIU Sub Pokok Bahasan dan TIK Teknik Media Tugas Referensi
ke Pembelajaran Pembelajaran
1 Rencana Ceramah, Papan Tulis, Ref 1
perkuliahan,literature aturan Tanya jawab OHP, LCD/
kuliah dan penjelasan umum. Power Point
TIU
Agar mahasiswa mengetahui
penjelasan umum mengenai
mata kuliah mekatronika
2 Saklar elektronik (Transistor, 1. Karakteristik Transistor sebagai saklar Ceramah, Papan Tulis, Ref 1
Thyristor) 2. Penggunaan dalam rangkaian Tanya jawab OHP, LCD/
3. Karakteristik SCR (thrystor) Pembahasan Power Point
TIU 4. Penggunaan rangkaian sebagai saklar soal-soal
Agar mahasiswa dapat 5. Kelebihan dan kekurangan dari SCR
mengetahui saklar elektronik dan transistor
Agar mahasiswa dapat memahami
karakteristik, penggunaan, kelebihan dan
kekurangan Transistor dan SCR
3 Relay elektromagnetik 1. Cara kerja relay elektromagnetik Ceramah, Papan Tulis, Ref 1
2. Rangkaian elektromagnetik Tanya jawab OHP, LCD/
TIU 3. Penggunaan relay elektromagnetik Pembahasan Power Point
Agar siswa mengetahui soal-soal
relay elektromagnetik Agar mahasiswa dapat memahami cara
kerja, rangkaian, dan penggunaan dari relay
elektromagnetik.
4 Sistem pneumatic, sumber 1. sifat-sifat pneumatic Ceramah, Papan Tulis, Ref 1
pneumatic dan 2. kelebihan dan kekurangan di banding Tanya jawab OHP, LCD/
karakteristiknya.. system hidroulik Pembahasan Power Point
3. komponen pneumatic soal-soal
TIU
Agar mahasiswa mampu Agar mahasiswa dapat memahami sifat-
mengetahui system sifat pneumatic, kelebihan dan kekurangan
pneumatic dan serta komponen-konponen pneumatic.
karakteristiknya
5 Jenis-jenis valve 1. Cara kerja valve Ceramah, Papan Tulis, Ref 1
2. Jenis-jenis valve dan symbol Tanya jawab OHP, LCD/
TIU 3. Penggunaannya Pembahasan Power Point
Agar mahasiswa dapat soal-soal
mengetahui jenis-jenis valve Agar mahasiswa memahami cara kerja
valve, jenis-jenis valve dan simbolnya serta
penggunaan valve.
6 Aktuator pneumatik 1. Cara kerja actuator pneumatic Ceramah, Papan Tulis, Ref 1
2. Single acting Tanya jawab OHP, LCD/
TIU 3. Double acting Pembahasan Power Point
Agar mahasiswa dapat 4. Gabungan valve dengan silinder soal-soal
mengetahui tentang actuator
pneumatik Agar mahasiswa memahami cara kerja
actuator pneumatic baik single acting,
double acting maupun gabungan valve
dengan silinder.
7 Contoh-contoh pengendalian 1. Pembacaaan gambar rangkaian Ceramah, Papan Tulis, Ref 1
menggunakan system pneumatic Tanya jawab OHP, LCD/
pneumatic. 2. Contoh-contoh dalam system kendali Pembahasan Power Point
soal-soal
TIU Agar mahasiswa dapat membaca gambar
Agar siswa dapat rangkaian pneumatic dan memahami
mengetahui contoh-contoh contohnya dalam system kendali.
pengendalian system
pneumatic.
8 UTS Test Lembar Soal Ref 1
dan lembar
jawaban
9 Transducer dan 1. Definisi tranducer secara umum Ceramah, Papan Tulis, Ref 1
penggunaannya 2. Transducer pasif Tanya jawab OHP, LCD/
3. Tranducer self generating Pembahasan Power Point
TIU 4. Tranducer digital soal-soal
Agar mahasiswa dapat 5. Penggunaan Transducer
memahami transducer dan
menerapkan penggunaannya Agar mahasiswa dapat memahami definisi
tranducer, jenis-jenis tranducer dan
penggunaannya.
10 Pengolah signal penguat, 1. Penguat menggunakan Op.Amp Ceramah, Papan Tulis, Ref 1
Smitch trigger, buffer 2. Penguat instrumentasi Tanya jawab OHP, LCD/
3. Smitch trigger Pembahasan Power Point
TIU 4. Buffer soal-soal
Agar mahasiswa dapat
memahami Pengolah signal Agar mahasiswa memahami cara kerja
penguat, Smitch trigger, penguat, smith trigger, dan buffer.
buffer
11 Analog to digital converter 1. Cara kerja rangkaian digital to analog Ceramah, Papan Tulis, Ref 1
dan digital to analog 2. Cara kerja rangkaian analog to digital Tanya jawab OHP, LCD/
converter. Pembahasan Power Point
Agar mahasiswa dapat memahami cara soal-soal
TIU kerja rangkaian analog to digital dan
Agar mahasiswa rangkaian digital to analog.
mengetahui analog ke digital
converter dan sebaliknya.
12 Pengenalan PLC, Arsitektur 1. Arsitektur PLC Ceramah, Papan Tulis, Ref 1
PLC 2. Kelebihan PLC dibanding magnetik Tanya jawab OHP, LCD/
kontaktor Pembahasan Power Point
TIU 3. Pengawatan input/output soal-soal
Agar mahasiswa dapat
mengetahui dasar dari PLC Agar mahasiswa dapat mempelajari
arsitektur PLC, kelebihan PLC, dan
pengawatan input/output.
13 Pemrograman PLC 1. Pemrograman menggunakan ladder Ceramah, Papan Tulis, Ref 1
diagram Tanya jawab OHP, LCD/
TIU 2. Pemograman menggunakan statement Pembahasan Power Point
Agar mahasiswa mengetahui list soal-soal
pemograman PLC
Agar mahasiswa dapat memahami
pemograman menggunakan ladder diagram
dan statement list
14 Pemrograman PLC lanjutan 1. Contoh pemograman Ceramah, Papan Tulis, Ref 1
Tanya jawab OHP, LCD/
TIU Agar mahasiswa dapat memahami contoh Pembahasan Power Point
Agar mahasiswa mengetahui pemrograman PLC lanjutan soal-soal
pemograman PLC lanjutan
15 Pemrograman PLC dalam 1. Contoh penerapan pemograman PLC Ceramah, Papan Tulis, Ref 1
pengendali dalam pengendalian sederhana Tanya jawab OHP, LCD/
Pembahasan Power Point
TIU Agar mahasiswa dapat memahami contoh soal-soal
Agar mahasiswa mengetahui penerapan pemograman PLC dalam
pemrograman dalam pengendali sederhana
pengendali
16 UAS Test Lembar Soal Ref 1
dan lembar
jawaban
Referensi :
[1] Bolton W. Mechatronics Electronic Control System in Mechanical Engineering.
