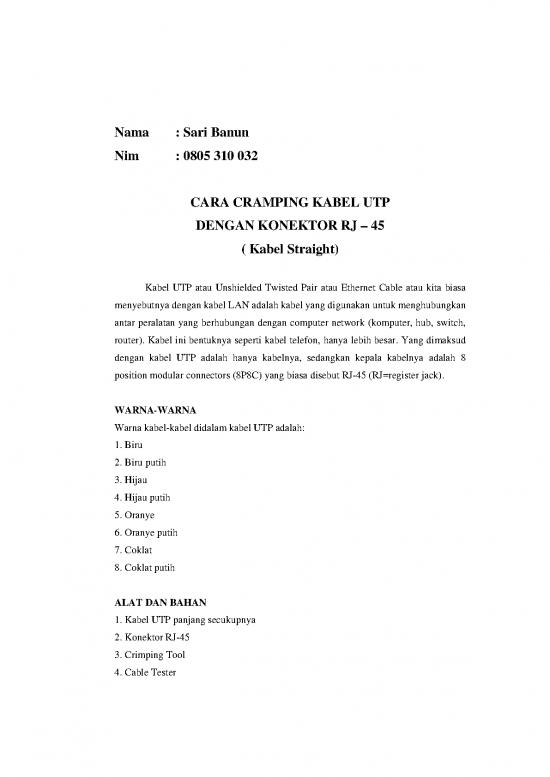

Nama     : Sari Banun
                  Nim      : 0805 310 032

                             CARA CRAMPING KABEL UTP
                              DENGAN KONEKTOR RJ – 45
                                    ( Kabel Straight)

                      Kabel UTP atau Unshielded Twisted Pair atau Ethernet Cable atau kita biasa
                  menyebutnya dengan kabel LAN adalah kabel yang digunakan untuk menghubungkan
                  antar peralatan yang berhubungan dengan computer network (komputer, hub, switch,
                  router). Kabel ini bentuknya seperti kabel telefon, hanya lebih besar. Yang dimaksud
                  dengan kabel UTP adalah hanya kabelnya, sedangkan kepala kabelnya adalah 8
                  position modular connectors (8P8C) yang biasa disebut RJ-45 (RJ=register jack).

                  WARNA-WARNA
                  Warna kabel-kabel didalam kabel UTP adalah:
                  1. Biru
                  2. Biru putih
                  3. Hijau
                  4. Hijau putih
                  5. Oranye
                  6. Oranye putih
                  7. Coklat
                  8. Coklat putih

                  ALAT DAN BAHAN
                  1. Kabel UTP panjang secukupnya
                  2. Konektor RJ-45
                  3. Crimping Tool
                  4. Cable Tester
                             KABEL STRAIGHT

                             Konektor 1                             Konektor 2
                             1.Orange putih   1.Orange putih
                             2. Orange    2. Orange
                             3. Hijau Putih                         3. Hijau Putih
                             4. Biru     4. Biru
                             5. Biru Putih                          5. Biru Putih
                             6. Hijau    6. Hijau
                             7. Coklat putih                        7. Coklat putih
                             8. Coklat    8. Coklat

                             LANGKAH KERJA
                             1. Siapkan semua peralatan terutama kabel UTP, konektor RJ-45, Crimping Tool.


                                                                    Kabel UTP


                          Konektor RJ-45


                          Crimping Tool


                           Cable Tester
            2. Potonglah ujung kabel UTP sehingga rata, lalu kupas bagian luar kabel / jaket
             pelindung kabel kira-kira sepanjang 2 cm dengan menggunakan pengupas kabel
             yang biasanya ada pada crimping tool (bagian yang seperti 2 buah silet saling
             berhadapan yang dapat untuk mengupas).


                        Kupas bagian luar kabel



                   Kabel UTP yang sudah dikupas bagian luarnya
