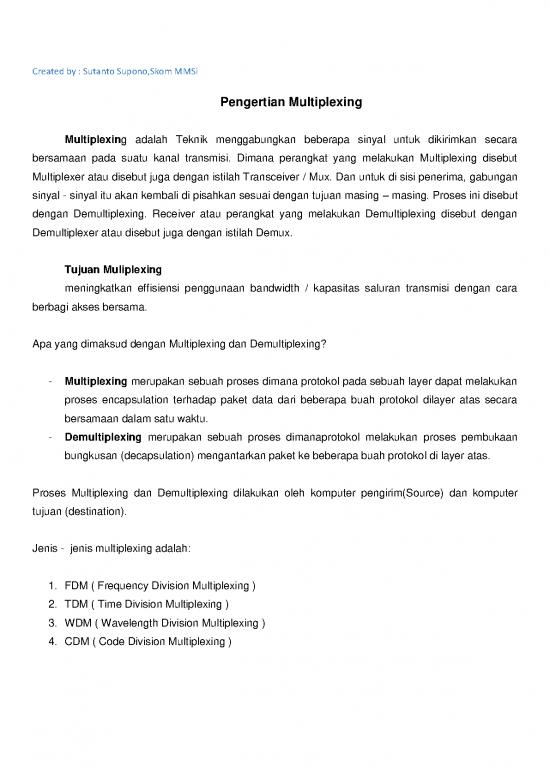

                                                                    Pengertian Multiplexing

                    Multiplexing  adalah  Teknik  menggabungkan  beberapa  sinyal  untuk  dikirimkan  secara
          bersamaan pada suatu kanal transmisi.  Dimana perangkat  yang  melakukan  Multiplexing  disebut
          Multiplexer atau disebut juga dengan istilah Transceiver / Mux. Dan untuk di sisi penerima, gabungan
          sinyal - sinyal itu akan kembali di pisahkan sesuai dengan tujuan masing – masing. Proses ini disebut
          dengan Demultiplexing. Receiver atau perangkat yang melakukan Demultiplexing disebut dengan
          Demultiplexer atau disebut juga dengan istilah Demux.

                    Tujuan Muliplexing
                    meningkatkan effisiensi  penggunaan bandwidth  /  kapasitas  saluran  transmisi  dengan  cara
          berbagi akses bersama.

          Apa yang dimaksud dengan Multiplexing dan Demultiplexing?

               -    Multiplexing merupakan sebuah proses dimana protokol pada sebuah layer dapat melakukan
                    proses encapsulation terhadap paket data dari beberapa buah protokol dilayer atas secara
                    bersamaan dalam satu waktu.
               -    Demultiplexing merupakan sebuah proses dimanaprotokol melakukan  proses pembukaan
                    bungkusan (decapsulation) mengantarkan paket ke beberapa buah protokol di layer atas.

          Proses Multiplexing  dan  Demultiplexing  dilakukan  oleh  komputer  pengirim(Source)  dan  komputer
          tujuan (destination).

          Jenis -  jenis multiplexing adalah:

               1.  FDM ( Frequency Division Multiplexing )
               2.  TDM ( Time Division Multiplexing )
               3.  WDM ( Wavelength Division Multiplexing )
               4.  CDM ( Code Division Multiplexing )



          Created by : Sutanto Supono,Skom MMSi

          Berikut adalah penjelasanya

               -    Frequency Division Multiplexing (FDM)
                              FDM adalah teknik menggabungkan banyak saluran input menjadi sebuah saluran output
                    berdasarkan frekuensi. Jadi total bandwith dari keseluruhan saluran dibagi menjadi sub-sub
                    saluran oleh frekuensi. Prinsip dari FDM adalah pembagian bandwidth saluran transmisi atas
                    sejumlah kanal (dengan lebar pita frekuensi yang sama atau berbeda) dimana masing-masing
                    kanal dialokasikan ke pasangan entitas yang berkomunikasi.



















                    Contoh Penggunaan FDM
                    Contoh dari penggunaan FDM ada pada jaringan telepon analog dan jaringan satelit analog.
                    Selain itu ide dasar FDM digunakan dalam teknologi saluran pelanggan digital yang dikenal
                    dengan modem ADSL (Asymetric Digital Subcriber Loop ).

          Created by : Sutanto Supono,Skom MMSi

                    Kelebihan & Kekurangan FDM

                    Kelebihan:
                    FDM tidak sensitif terhadap perambatan /perkembangan keterlambatan. Tehnik persamaan
                    saluran (channel equalization) yang diperlukan untuk sistem FDM tidak sekompleks seperti yang
                    digunakan pada sistem TDM.

                    Kekurangan:
                    Adanya kebutuhan untuk memfilter bandpass, yang harganya relatif mahal dan rumit untuk
                    dibangun (penggunaan filter tersebut biasanya digunakan dalam transmitter dan receiver).
                    Penguat tenaga (power amplifier) di transmitter yang digunakan memiliki karakteristik nonlinear
                    (penguat  linear  lebih  komplek  untuk  dibuat),  dan  amplifikasi  nonlinear  mengarah  kepada
                    pembuatan komponen spektral out-of-band yang dapat mengganggu saluran FDM yang lain.

               -    Time Division Multiplexing (TDM)
                              TDM yaitu Terminal/channel pemakaian bersama-sama kabel yang cepat dengan setiap
                    channel  membutuhkan  waktu  tertentu  secara  bergiliran  (round-robin  time-slicing).  TDM
                    menerapkan prinsip penggiliran waktu pemakaian saluran transmisi dengan mengalokasikan
                    satu slot waktu (time slot) bagi setiap pemakai saluran (user). Artinya bandwidth yang ada
                    dipisahkan menjadi channel-channel kecil (baseband) berdasarkan waktunya.
                    Salah satu permasalahan utama dari TDM ini adalah bandwidth yang dialokasikan ke sejumlah
                    koneksi hanya dialokasikan ke koneksi tersebut, baik yang sedang digunakan maupun tidak.
                    Jadi kita tetap membayar untuk kapasitas yang tidak digunakan, hal ini mengakibatkan TDM
                    cukup mahal.
                    TDM dibagi menjadi 2, yaitu:

                    1. Synchronous Time Division Multiplexing (STDM)
                    Hubungan antara sisi pengirim dan sisi penerima dalam komunikasi data yang menerapkan
                    teknik Synchronous TDM.

                    2. Asynchronous Time Division Multiplexing (ATDM)
                    Untuk mengoptimalkan penggunaan saluran dengan cara menghindari adanya slot waktu yang
                    kosong akibat tidak adanya data (atau tidak aktif-nya pengguna) pada saat sampling setiap input
                    line, maka pada Asynchronous TDM proses sampling hanya dilakukan untuk input line yang
                    aktif saja.
    Created by : Sutanto Supono,Skom MMSi



         Synchronous TDM
















        Asynchronous TDM
