BAB III
                                              METODE PENELITIAN
                     3.1 Diagram Alir Penelitian
                             Pada penelitian ini langkah-langkah penelitian mengacu pada diagram alir
                     pada gambar 3.1 berikut:
                                                   Judul Tugas Akhir
                                                     Studi Literatur
                                               Penyiapan Bahan Pengujian
                                                      dan Metode
                                 Uji Tribologi                              Uji SEM
                             Keausan dan Gesekan                    Gambar Mikro Permukaan

                                   Spesimen                                 Spesimen
                                                    Data dan Analisa
                                                  Penyusunan Laporan
                                                         Selesai

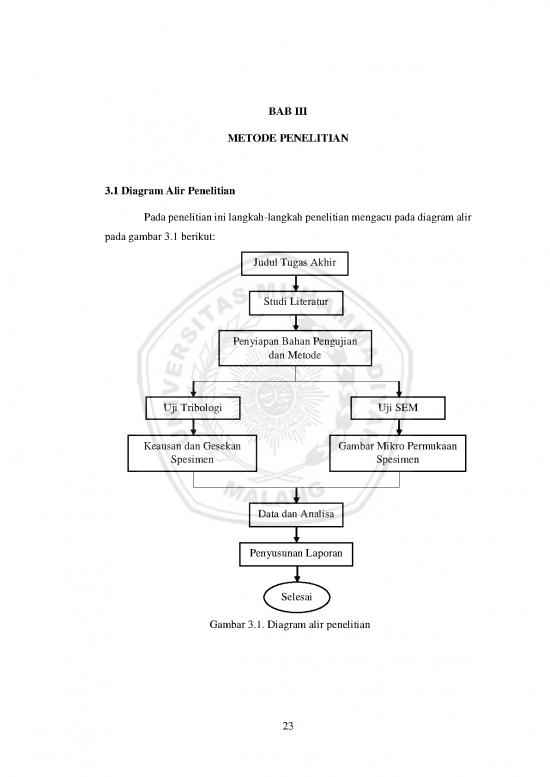

                                          Gambar 3.1. Diagram alir penelitian
                                                         23
                                                                                                                          24

                            Keterangan:
                            1.   Penentuan Judul
                                 Penentuan judul dilakukan untuk menentukan topik dan materi apa yang akan
                                 dibahas dalam penelitian ini.
                            2.   Studi literatur
                                 Studi literatur dilakukan untuk mencari materi dan teori yang berhubungan
                                 dengan penelitian ini sehingga memudahkan dalam menentukan proses yang
                                 akan dilakukan selama penelitian. Materi dan teori yang dibutuhkan antara lain
                                 uji tribologi dan uji SEM.
                            3.   Penyiapan bahan pengujian
                                 Penyiapan bahan uji disini adalah mengambil minyak jarak pagar dari tanaman
                                 jarak pagar (Jatropha curcas L.) hasil persilangan yang dilakukan di Fakultas
                                 Pertanian  dan  Peternakan  Universitas  Muhammadiyah  Malang,  pelumas
                                 mineral,  dan  penelitian  ini  juga  menggunakan  spesimen  baja  ST41  yang
                                 dipotong  berbentuk  piringan  dengan  ketebalan  6mm  dan  diameter  5cm.
                                 Gambar pelumas dan piringan ditunjukkan pada gambar 3.2 dan gambar 3.3.


                                                  Gambar 3.2 Sampel pelumas minyak jarak pagar




                                                                                                                          25


                                                        Gambar 3.3 Spesimen ST41 (piringan)
                            4.   Pengujian-pengujian pada bahan
                                 Terdapat dua macam pengujian yang dilakukan untuk memperoleh data yang
                                 dibutuhkan pada penelitian tugas akhir ini, yaitu pengujian keausan serta foto
                                 mikro permukaan.
                            5.   Uji tribologi
                                 Uji tribologi pada bahan (pelumas dan spesimen) merupakan pengujian untuk
                                 memperhitungkan  keausan  yang  berkaitan  langsung  dengan  fungsi  dasar
                                 pelumasan.
                            6.   Uji SEM (Scanning Electron Microscope)
                                 Uji SEM digunakan untuk mengetahui gambar mikro permukaan spesimen.
                            7.   Data dan analisa
                                 Mengolah data-data yang sudah diperoleh dengan merujuk pada materi yang
                                 terdapat  pada  referensi  dan  menampilkan  data-data  tersebut  dalam  bentuk
                                 grafik dan tabel yang dibuat dalam penulisan laporan.
                            8.   Kesimpulan dan saran
                                 Menyimpulkan dari hasil pengolahan data dan analisa, kemudian memberikan
                                 saran untuk pengembangan pada penelitian selanjutnya.
                            3.2 Waktu dan Tempat Penelitian
                                       Penelitian dilaksanakan pada bulan Agustus – September 2017, dan untuk
                            tempatnya:


                                                                                                                          26

                            1.   Pengujian  tribologi  dilakukan  di  Laboratorium  Teknik  Mesin  Universitas
                                 Muhammadiyah Malang.
                            2.   Pengujian       SEM  dilakukan  di            Laboratorium        Biologi      Universitas
                                 Muhammadiyah Malang.
                            3.3  Alat dan Bahan
                            3.3.1 Alat
                                   Peralatan yang digunakan dalam penelitian ini antara lain:
                                   1.  Pipet
                                             Pipet  yang  digunakan  adalah  pipet  tetes  untuk  memindahkan
                                       /mengambil  pelumas  pada  saat  proses  mixing  (pencampuran),  yang
                                       ditunjukkan pada gambar 3.4.

                                                                    Gambar 3.4. Pipet tetes
                                   2.  Gelas Beker
                                             Gelas beaker digunakan untuk tempat/wadah pencampuran minyak
                                       jarak pagar dengan pelumas mineral. Gambar gelas beaker ditunjukkan
                                       pada gambar 3.5.
