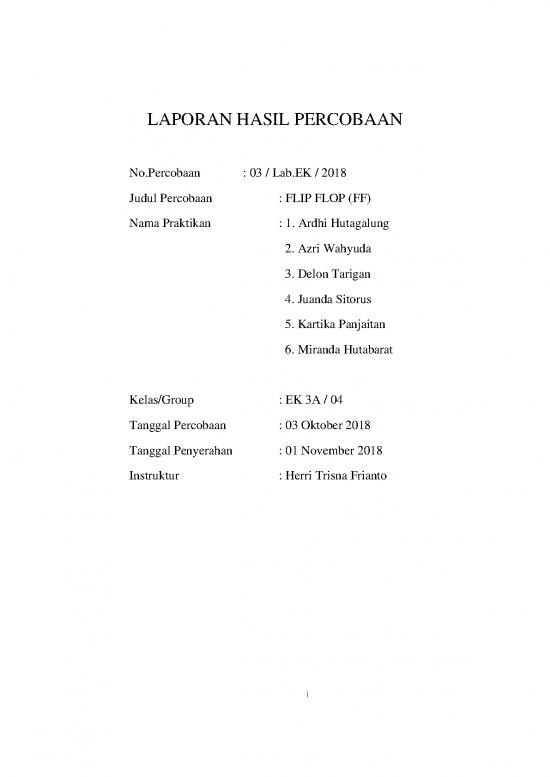

LAPORAN HASIL PERCOBAAN
No.Percobaan : 03 / Lab.EK / 2018
Judul Percobaan : FLIP FLOP (FF)
Nama Praktikan : 1. Ardhi Hutagalung
2. Azri Wahyuda
3. Delon Tarigan
4. Juanda Sitorus
5. Kartika Panjaitan
6. Miranda Hutabarat
Kelas/Group : EK 3A / 04
Tanggal Percobaan : 03 Oktober 2018
Tanggal Penyerahan : 01 November 2018
Instruktur : Herri Trisna Frianto
i
DAFTAR ISI
I. TUJUAN ............................................................................................ 1
II. DASAR TEORI ............................................................................... 1
III. ALAT DAN BAHAN ....................................................................... 2
IV. LANGKAH KERJA .............................................................................. 3
V. HASIL PERCOBAAN ...................................................................... 3
VI. TUGAS DAN PERTANYAAN ........................................................... 3
VII. ANALISA ..................................................................................... 4
VIII. KESIMPULAN .............................................................................. 4
IX. LAMPIRAN ................................................................................... 5
ii
FLIP FLOP (FF)
I. TUJUAN :
1. Membangun dan mengamati operasi dari RS-FF NAND gate dan RS-FF NOR gate
2. Membuktikan fungsi operasi dari RS-FF
II. DASAR TEORI :
Flip-flop (FF) adalah suatu rangkaian logika yang mempunyai sifat
memori dimana outputnya selain dipengaruhi oleh input-inputnya juga ditentukan oleh
keadaan logika output sebelumnya. Oleh karena sifat memori ini, hampir setiap sistem
digital menggunakan FF.
Reset-Set (RS) –FF adalah rangkaian memori dasar yang mempunyai dua output
yang berlawanan, yaitu : Q dan ¯Q. Flip-flop ini dapat dibangun dengan NAND gate
dan NOR gate seperti gambar -9.
Operasi logika dari RS –FF NAND gate dapat dinyatakan seperti berikut ini. Output
RS –FF yang dibangun dengan NAND gate akan berlogika 1 bila S = 1 dan R = 0,
sebaliknya bila S = 0 dan R = 1 maka output berlogika 0. Akan tetapi pada saat S = R
= 0, maka output dapat berada dalam salah satu dari keadaan logika “0” atau “1”
sehingga disebut keadaan tak menentu. Bila S = R = 1 maka output tidak akan berubah
atau sama dengan keadaan sebelumnya, keadaan inilah yang disebut keadaan dari flip-
flop.
RS-FF yang dibangun dengan NOR gate akan diperoleh keadaan operasi logika
output yang berbeda. Output akan berlogika “1” pada saat S = 1 ; R = 0 maka output
keadaan, sedangkan bila S = R = 1 maka keadaan output sama dengan keadaan
sebelumnya.
Dari uraian diatas maka jelas perbedaan operasi logika yang dihasilkan dari kedua
rangkaian flip-flop tersebut. Hal ini diperlihatkan pada table kebenaran rangkaian
berikut ini.
1
TABEL KEBENARAN – 4
RS-FF NAND GATE
S R Q
0 0 *
0 1 0
1 0 1
1 1 M
RS-FF NOR GATE
S R Q
0 0 M
0 1 1
1 0 0
1 1 *
Catatan : * = Tidak menentu
M = Memory
III. ALAT DAN BAHAN
1. Catu Daya 5V : 1 buah
2. Multimeter : 1 buah
3. Modul IC : 1 buah
4. Modul LED : 1 buah
5. IC : 7400 : 1 buah
: 7402 : 1 buah
6. Kabel penghubung secukupnya
IV. LANGKAH KERJA
2
